Система видеопередачи и управления HEX Herelink V1.1

HEX Herelink — это универсальная беспроводная цифровая система «всё в одном» с пультом дистанционного управления. Предназначена для передачи HD-видео на большие расстояния.

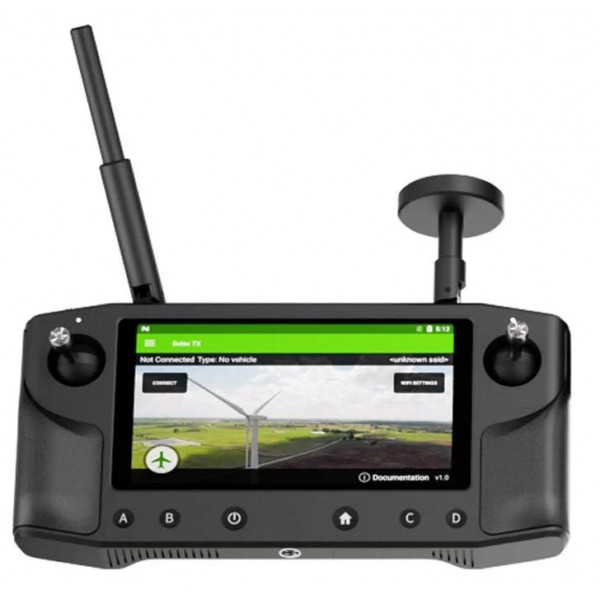

Включает пульт управления и модуль Air Unit, который устанавливается на БПЛА. Пульт ДУ 2,4 ГГц со встроенным экраном позволяет пользователям получать HD-видео, телеметрию и управлять устройством на расстоянии до 20 км в режиме FCC и 12 км в режиме CE. Задержка — менее 110 мс.

Herelink предоставляет полный набор функций QGroundControl.

Air Unit использует питание от 7 до 12 В. Имеет один порт UART для подключения к полётному контроллеру или другим аксессуарам через Mavlink, S.Bus порт и 2 HDMI порта. Поддерживает видеоформаты 720p при 30 кадр/с и 1080p при 30 или 60 кадр/с.

Air Unit и пульт управления оснащены мощными процессорами Pinecone S1 с 4 ядрами на частоте 2,2 ГГц и еще 4 дополнительными ядрами на частоте 1,4 ГГц, что дает массу возможностей для использования приложений и дальнейшего развития.

Отличия версии V1.1

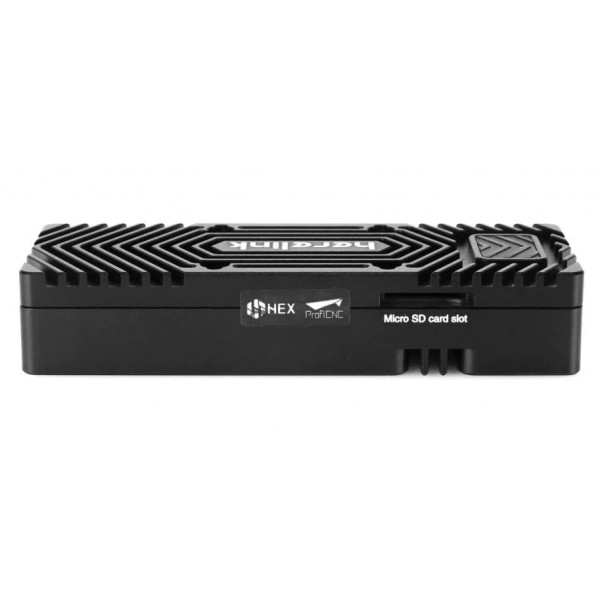

В Air Unit версии V1.1 добавлен Ethernet порт (находится под резиновой крышкой), а также слот для SD карты. Через Ethernet порт проще управлять камерами и другим оборудованием.

Яркость пульта управления увеличена до 1000 нит (было 600 нит).

Особенности

• Все в одном: телеметрия, видео и управление;
• Поддерживаются видеоформаты 720p при 30 кадр/с и 1080p при 30 или 60 кадр/с;
• 1000 нит яркость экрана пульта управления;
• До 20 км в режиме FCC и 12 км в режиме CE;
• Частота работы: 2,4 ГГц;
• Антенные разъёмы MMCX;
• Задержка видеопередачи: 110 мс;
• Диапазон напряжения питания: 7 - 12 В;
• Совместимость с Mavlink;
• Сенсорный экран с диагональю 5,46 дюймов и разрешением 1080p;
• Два входа HDMI для передачи видео;
• LED индикаторы;
• Ethernet порт;
• MicroUSB порт;
• Слот для SD карты.

Спецификация

• Размер: 217 × 106,5 × 31 мм (не включая внешние антенны и джойстики)
• Дальность передачи:
• FCC: 20 км
• CE / SRRC / MIC: 12 км
• Оперативная память:
• Air Unit: LPDDR3 1 Гб
• Пульт управления: LPDDR3 2 Гб
• Система на кристалле:
• 4 × Cortex A53, 2,2 ГГц
• 4 × Cortex A53, 1,4 ГГц
• Внутреннее хранилище:
• Air Unit: EMMC 4 Гб
• Пульт управления: EMMC 8 Гб
• Формат видеопередачи: 720p 30 кадр/с, 1080p 30/60 кадр/с
• Чувствительность приёма: -99 дБм при полосе пропускания 20 МГц
• Процессор: система на кристалле Pinecone S1
• Диапазон частот: 2,4 ГГц ISM
• Графический процессор: 4 ядра, Mali-T860
• Задержка видео: 110 мс
• SDR: A7 + DSP
• Восстановление: < 1 с
• Вес: 536 г
• Пульт управления Herelink Controller 1.1
• Энергопотребление: Среднее энергопотребление не превышает 4 Вт (работает только передача изображения, средняя яркость экрана, WiFi выключен, GPS выключен)

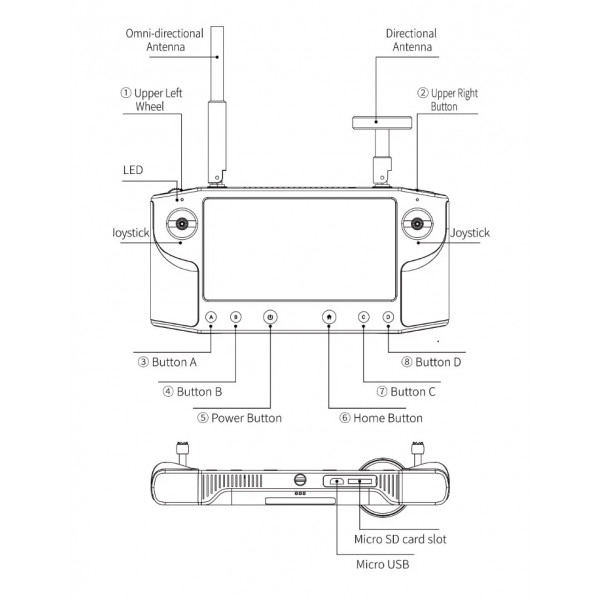

Элементы управления

• 2 × Джойстики на эффекте Холла со съёмными стиками
• 1 × Колесо прокрутки
• 6 × Нижняя кнопка с подсветкой
• 1 × Верхняя кнопка (правая)
• Внешние антенны:
• 1 × Направленная антенна (5 дБи) (съёмная)
• 1 × Всенаправленная антенна (2 дБи) (съёмная)
• Встроенная антенна: встроенная антенна Wi-Fi, встроенная антенна GPS, интерфейс внешней антенны GPS
• Беспроводная связь: Bluetooth / WiFi / GPS / 2.4G карта передачи земли
• Экран: 5,46 дюйма, 1080P, 16 миллионов цветов, ёмкостный сенсорный экран
• Порты:
• 1 × MicroUSB
• 1 × Micro SD (поддерживает до 64 Гб)
• Зарядка: поддерживает зарядку через micro-USB (5 В 2 А)
• Световой индикатор:
• 2 × Трехцветные светодиоды (в верхнем правом и левом углах)
• Аудио:
• 1 × Встроенный динамик
• 2 × Встроенный микрофон
• Питание: встроенный LiPo аккумулятор ёмкостью 4950 мАч
• Яркость экрана: 1000 нит

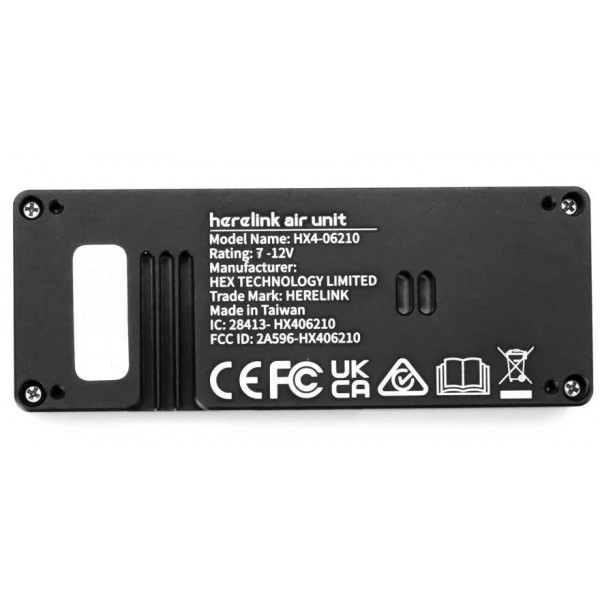

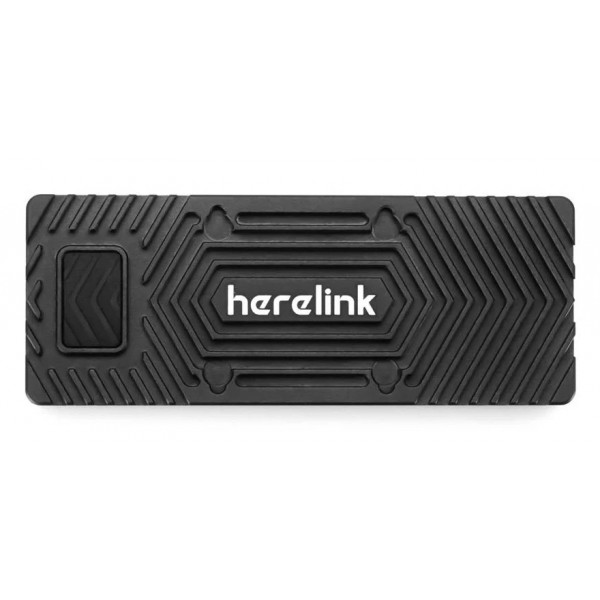

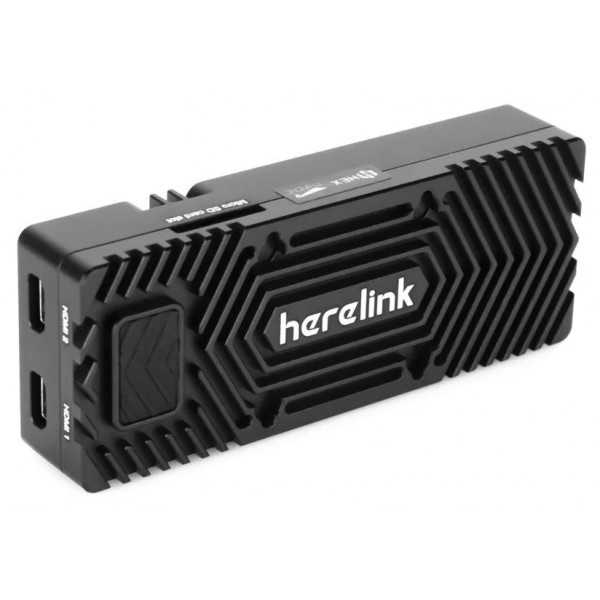

• Herelink Air Unit 1.1

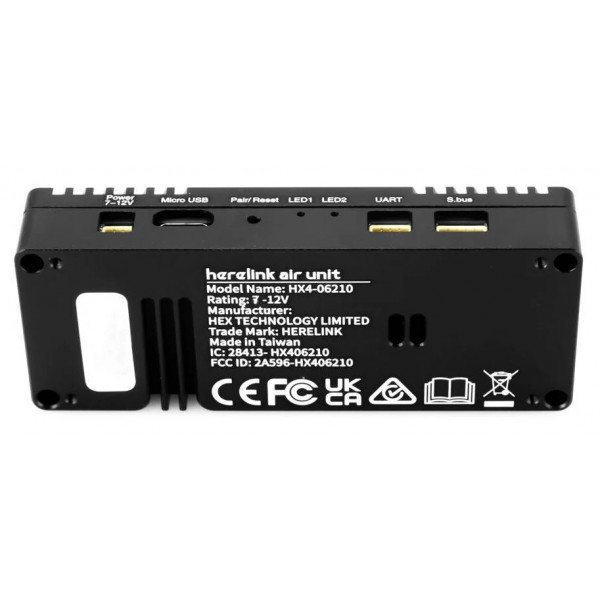

• Micro USB: используется для отладки и обновления, поддерживает режим OTG (нет необходимости во внешнем питании для USB-устройства)

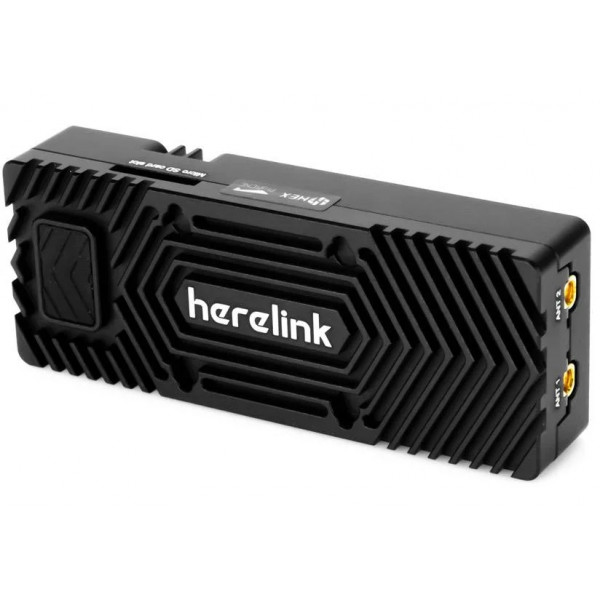

• Антенные разъёмы MMCX (2 шт.): используются для передачи сигнала и связи с землёй.
• Ethernet порт: доступ к устройству по сетевому протоколу
• Световой индикатор (2 шт.): используется для индикации состояния сопряжения и передачи видео.
• Потребляемая мощность: Средняя потребляемая мощность не превышает 4 Вт
• Производитель: HEXAERO PTE LTD. / HEX TECHNOLOGY LIMITED
• Micro HDMI (2 шт.): вход видеосигнала с камеры
• Интерфейс S.bus: Dual RCout, S.bus1 и S.bus2
• Кнопка: используется для сопряжения и сброса состояния
• Ширина сигнала: 20 МГц / 10 МГц
• UART: 3,3 В UART
• Размер: 78,5 × 30 × 15 мм
• Питание: 7-12 В
• Вес: 98 г

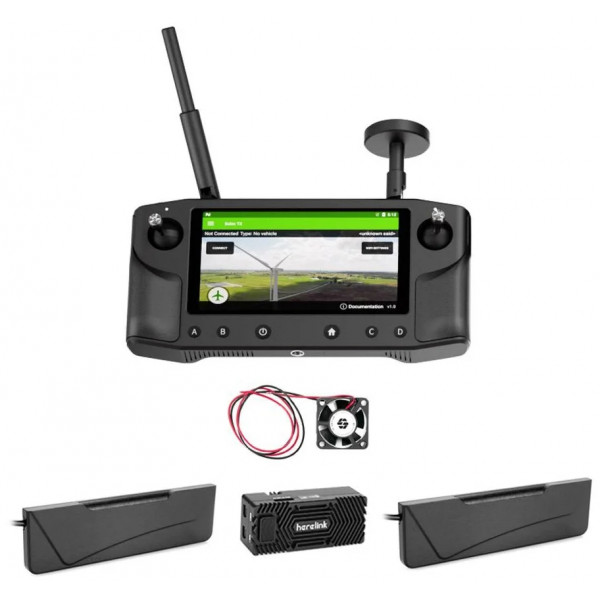

Комплектация

• Пульт управления
• 1 × Пульт управления Herelink V1.1
• 1 × Всенаправленная антенна
• 1 × Направленная антенна
• 2 × Стики пульта
• 1 × Карточка советов по настройке
• Air Unit
• 1 × Air Unit Herelink HD V1.1
• 1 × Набор силиконовых колец

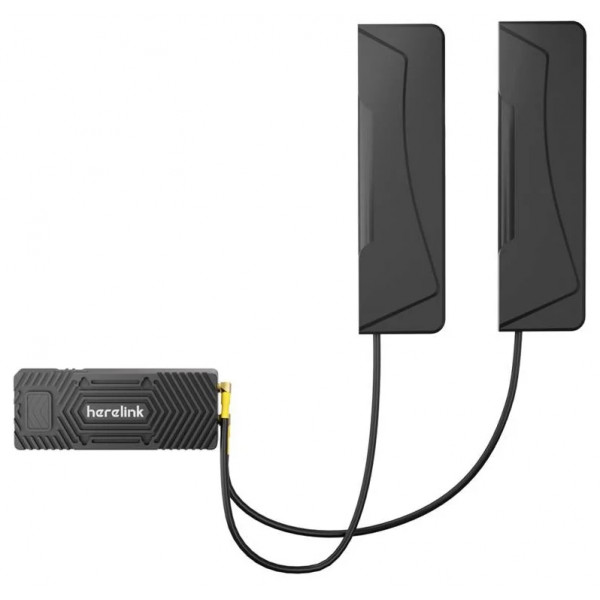

• 2 × Антенны Herelink Taoglas
• 1 × Карточка советов по настройке
• 1 × Монтажная пластина
• 1 × HDMI-кабель
• 1 × Набор винтов
• 1 × Набор кабелей

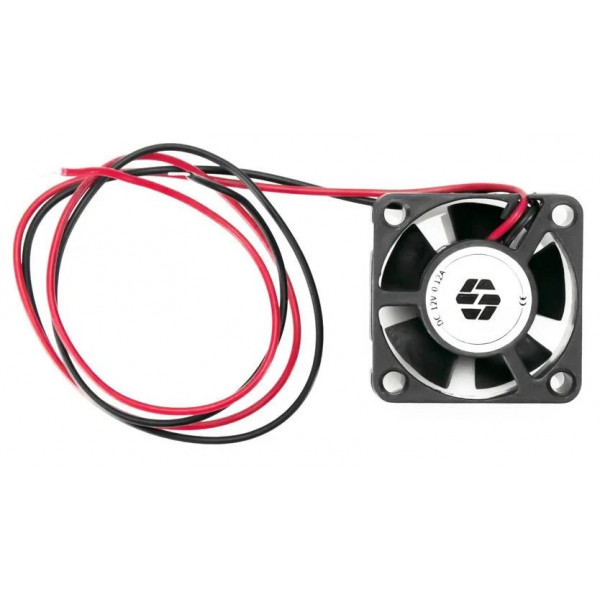

• 1 × Кулер
